צפיפות הפגמים בתהליך 2NM של TSMC פוגעת בשפל חדש, שצפוי להיות מיוצר המוני על פי לוח הזמנים ברבעון הרביעי

TSMC הודיעה לאחרונה בסמינר טכנולוגי בצפון אמריקה על צפיפות הפגמים (D0) של טכנולוגיית התהליכים N2 (2NM) שלה בהשוואה לתהליכי קודמו באותו שלב.לדברי החברה, צפיפות הפגמים של תהליך N2 נמוכה מזו של צמתים לייצור N3 (3NM), N5 (5NM) ו- N7 (7NM).בנוסף, השקופית מראה כי תהליך ה- N2 של TSMC עדיין נמצא שני רבעים מהייצור המוני, מה שאומר ש- TSMC צפוי להתחיל לייצר שבבי 2nm בסוף הרבע הרביעי של 2025 כצפוי.

אף על פי שתהליך ה- N2 של TSMC הוא טכנולוגיית התהליכים הראשונה של החברה המאמצת טרנזיסטורים מלאים של ננו -גיליון Gate Trant (GAA), צפיפות הפגם של צומת זה נמוכה מתהליך הדור הקודם באותו שלב, שני רבעים לפני הייצור ההמוני (MP).תהליכי הדור הקודם- N3/N3P, N5/N4 ו- N7/N6- כולם השתמשו בטרנזיסטורים של אפקט שדה סנפיר (FINFET).לפיכך, למרות ש- N2 הוא הצומת הראשון של TSMC שאימץ טרנזיסטורים של גיליון ננו של GAA, הפחתת צפיפות הפגמים שלה גדולה מתהליך הדור הקודם לפני שנכנסים לאבן הדרך של ייצור המוני (HVM).

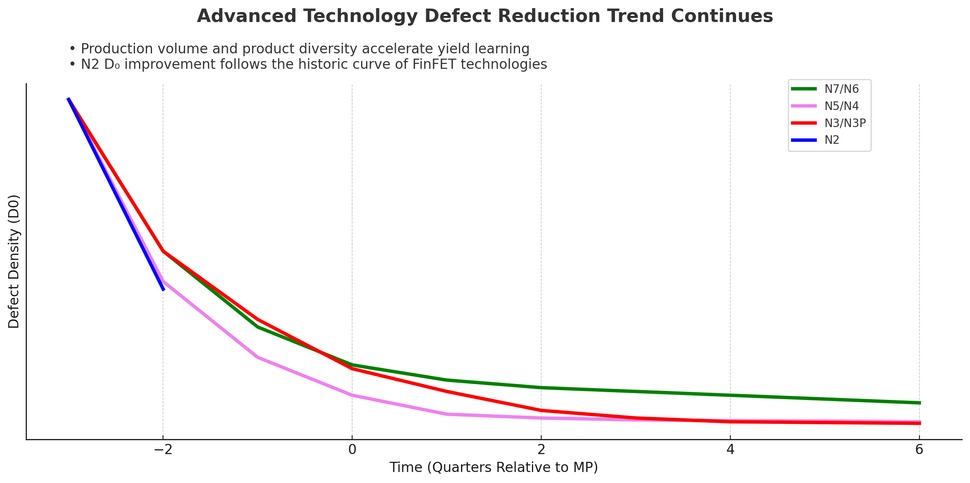

תרשים זה מתאר את הווריאציה של צפיפות הפגמים לאורך זמן, ונמשכת משלושה רבעים לפני ייצור המוני לשישה רבעים לאחר ייצור המוני.בין כל הצמתים המוצגים - N7/N6 (ירוק), N5/N4 (סגול), N3/N3P (אדום) ו- N2 (כחול) - צפיפות הפגם יורדת משמעותית עם הגדלת התשואה, אך קצב הירידה משתנה תלוי במורכבות הצמתים.ראוי לציין כי N5/N4 הוא הפעיל ביותר בהפחתת הפגמים המוקדמים, ואילו שיפור התשואה של N7/N6 הוא עדין יחסית.רמת הפגמים הראשונית של עקומת N2 גבוהה יותר מזו של N5/N4, אך לאחר מכן יורדת בחדות, שהיא קרובה מאוד למסלול הפחתת הפגמים של N3/N3P.

השקופית מדגישה כי התשואה והמגוון של המוצרים נשארים גורמי נהיגה מרכזיים להאצת שיפור צפיפות הפגמים.ייצור גדול יותר ומוצרים מגוונים באמצעות אותו תהליך יכולים לזהות ולתקן את צפיפות הפגמים ובעיות התנייה מהר יותר, מה שמאפשר ל- TSMC לייעל את מחזורי הלמידה של פגמים.TSMC הצהירה כי טכנולוגיית הייצור של ה- N2 שלה השיגה שבבים חדשים יותר מאשר טכנולוגיית קודמתה (מכיוון ש- TSMC מייצרת כיום שבבי N2 עבור לקוחות מחשוב סמארטפון ולביצועים גבוהים (HPC) בסיכון), ועקומת ירידת צפיפות הפגמים בעצם מאששת זאת.

בהתחשב בגורמי הסיכון שהובאו על ידי הצגת ארכיטקטורת טרנזיסטור חדשה, חשוב במיוחד ששיעור הפחתת הפגמים של N2 יישאר בקנה אחד עם צמתים קודמים מבוססי FINFET.זה מצביע על כך ש- TSMC העבירה בהצלחה את מומחיות למידת התהליכים שלה וניהול פגמים לעידן GAAFET החדש מבלי להיתקל בכישלונות משמעותיים.
