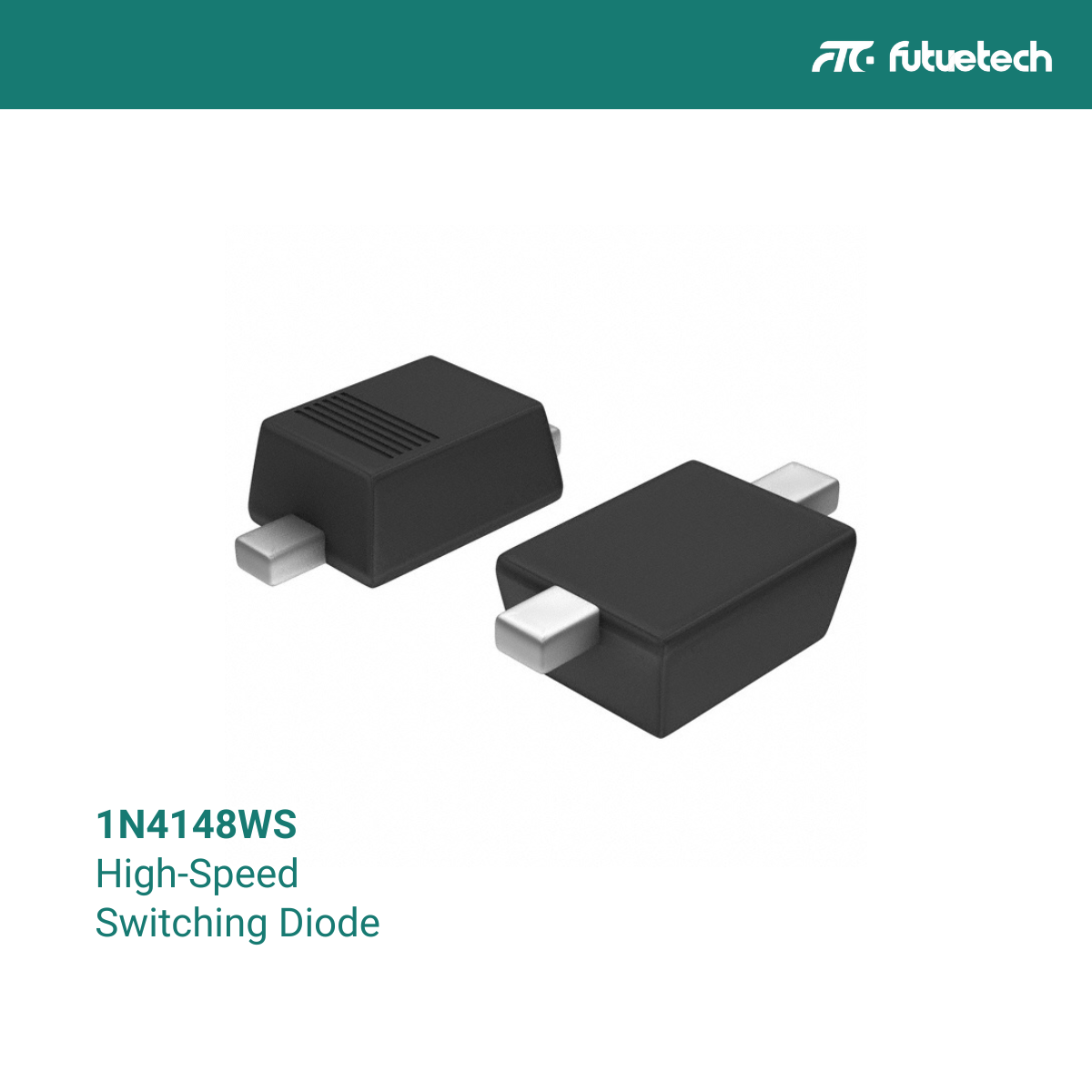

THE 1N4148WS הוא דיודה סיליקון מהירה-תמיסה, לשימוש כללי, המשמש בדרך כלל במעגלים דיגיטליים ואנלוגיים לעיבוד אותות והידוק מתח.שוכן בקומפקטי SOD-323 חבילת הרכבה על פני השטח, 1N4148WS מספקת ביצועים אמינים ביישומי מיתוג במהירות גבוהה על פני אלקטרוניקה צרכנית, מערכות תעשייתיות, מודולי רכב ומכשירים משובצים.
מאמר זה מספק סקירה מפורטת של 1N4148WSהמפרטים, תכונות המפתח, אזורי היישום והמלצות המקור, המאפשרות למהנדסים וצוותי רכש להעריך את תפקידה ברשתות העיצוב והאספקה של מעגלים.
סקירה כללית
THE 1N4148WS, מיוצר על ידי מותגי מוליכים למחצה מובילים כמו על מוליך למחצה- דיודות משולבות, ו Rohm, הוא גרסת SOD-323 של דיודת המיתוג הקלאסית 1N4148.עם המתח הנמוך קדימה וזמן ההחלמה המהיר שלו, הוא אידיאלי עבור מעגלי מיתוג במהירות גבוהה, מעגלי הגנה ויישומים ברמת ההיגיוןו
דיודה זו היא תואם ROHS, ללא עופרת, ומלאי נרחב, מה שהופך אותו לבחירה אמינה הן לעיצובים חדשים והן למערכות מדור קודם.
תכונות מפתח
סוג דיודה:
דיודה לאות סיליקון מהירה למיתוג לשימוש כללי לשימוש כללי
דירוגים מקסימליים:
מתח הפוך (VR): 100V
שיא מתח חוזר ונפולי שיא (VRRM): 100V
זרם קדימה ממוצע מתוקן (אם (av)): 150ma
זרם מתח קדימה (IFSM): 2A (TP = 1μs)
פיזור כוח (PD): 200 מגה וואט (בטא = 25 מעלות צלזיוס)
מאפיינים חשמליים:
מתח קדימה (VF): 1.0V מקסימום ב- if = 100ma
זרם הפוך (IR): ≤ 25NA ב- VR = 75V
זמן התאוששות הפוך (TRR): 4Ns טיפוסיים
קיבול (CJ): 2PF טיפוסי ב- VR = 0V, F = 1MHz
חבילה והתקנה:
חבילה: SOD-323 (הר השטח)
מידות: בערך1.8 מ"מ × 1.25 מ"מ × 1.1 מ"מ
תצורת סיכה: קתודה (קצה מסומן), אנודה
טווח טמפרטורות הפעלה:
-65 מעלות צלזיוס ל +150 מעלות צלזיוס, מתאים לשימוש ברכב ותעשייה
תכונות אחרות:
מהירות מיתוג גבוהה (טווח ננו -שניות)
גרסאות נטולות עופרת ונטולות הלוגן זמינות
מתאים להרכבת SMT אוטומטית (קלטת וסליל)
יישומים
1N4148WS הוא דיודה לאות רב -תכליתית המשמשת במגוון רחב של עיצובים אלקטרוניים, כולל:
אלקטרוניקה צרכנית: משמש במעגלי כפתור, ניתוב אותות ונהגי LED במכשירים, תצוגות ומכשירי בית חכם
מערכות רכב: מועסקים במעגלי הגנה על ECU, בידוד האוטובוסים וממשקי אבחון
שליטה תעשייתית: משולב בהיגיון בקרת מנוע, לולאות משוב וממשקי חיישן
מכשירי תקשורת: משמש להגנת RF, הידוק קו נתונים ונתיבי אפנון אות
מערכות משובצות: אידיאלי להגנה על GPIO, שערי היגיון מיתוג מהיר, והזזת רמה
רכש מודלים אלטרנטיביים
ה- 1N4148WS זמין באופן נרחב ממפיצים מורשים כמו רכיבי Futuretech, Mouser, Digi-Key ו- Element14.זה מסופק באריזות קלטת וסליל, התומך הן באב-טיפוס והן בייצור המוני אוטומטי.
מודלים אלטרנטיביים עם מפרטים דומים כוללים:
1N4148W: ביצועים חשמליים זהים בחבילה של SOD-123
1N4448WS: מציע מאפייני מיתוג משופרים מעט
BAV19WS/BAV21WS: גרסאות מתח הפוך גבוהות יותר לעיצובי שוליים מורחבים
רכיבי Futuretech מציעים רכיבים הניתנים לעקוב ואותנטיים עם אפשרויות MOQ גמישות ואפשרויות זמן עופרת, ומבטיחים המשכיות עיצובית והפחתת סיכון המקור לצוותי הנדסה.
מַסְקָנָה
שאלות נפוצות
מה זה 1N4148WS?
1N4148WS הוא דיודה מיתוג סיליקון משטח משטח עם התאוששות מהירה הפוכה, המתאימה ליישומים דיגיטליים ואנלוגיים.זוהי גרסה מיניאטורית של ה- 1N4148 הקלאסי, ששוכנה בחבילה של SOD-323.
כיצד עובד 1N4148WS?
זה מאפשר לזרם לזרם בכיוון אחד (מוטה קדימה) וחוסם זרם הפוך.כאשר משתמשים בו במיתוג מעגלים, הוא מתאושש במהירות מהולכה לניתוק, מה שהופך אותו לאידיאלי עבור משימות היגיון במהירות גבוהה והידוק.
מהם מפרט המפתח של 1N4148WS?
VR: 100V
אם (av): 150mA
VF: 1.0V מקסימום ב 100ma
TRR: 4NS
חבילה: SOD-323
מהם היתרונות והחסרונות של 1N4148WS?
יתרונות:
✔ מיתוג מהיר במיוחד (4Ns טיפוסי)
✔ טביעת רגל קומפקטית עבור PCBs צפופים
✔ תואם ROHS, ללא עופרת
✔ חסכוני וזמין באופן נרחב
חסרונות:
✖ טיפול בזרם מוגבל (≤150mA)
✖ אינו מתאים לתיקון כוח או יישומים עם זרימת רוח גבוהה
האם יש מקבילות ל- 1N4148WS?
כן, כולל:
1N4148W (חבילת SOD-123)
1N4448WS (גרסת ביצועים גבוהה יותר)
BAV19WS/BAV21WS (מתח הפוך גבוה יותר)
בהתאם לדרישות האריזה והמרווח החשמלי, דגמים אלה מציעים גמישות לצרכי מעגל שונים.
