BSS138LT1G ： MOSFET ברמת ההיגיון הקומפקטית

2025/05/21 לְדַפדֵף: 121

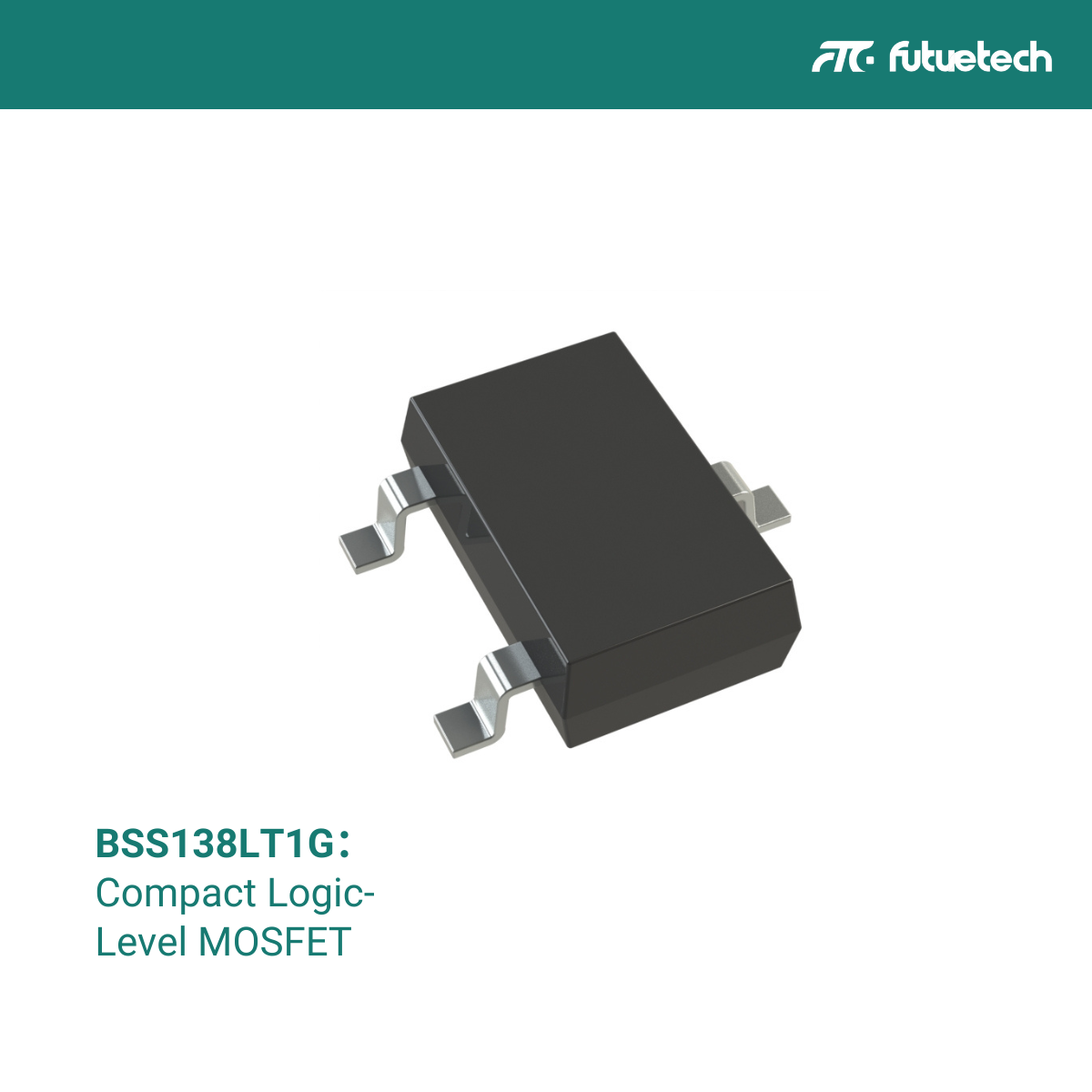

THE BSS138LT1G מִן Onsemi הוא קומפקטי, MOSFET ברמת N-CHANNEL מיועד ליישומי מיתוג מתח נמוך.MOSFET זה, עטוף בחבילת הרכבה על פני SOT-23 Sut-23, זה אידיאלי להחלפה ברמה, מיתוג עומס וניתוב איתותים במוצרי אלקטרוניקה ניידים, מערכות משובצות ויישומים תעשייתיים.

מאמר זה מספק סקירה מקיפה של המפרט של BSS138LT1G, תכונות המפתח, השימוש במקרים והמלצות המקור לתמיכה במהנדסים ואנשי מקצוע ברכש בקבלת החלטות מושכלות.


סקירה כללית

BSS138LT1G מיוצר על ידי ONSEMI וספקים מורשים אחרים.הוא שוכן בחבילה SOT-23 הסטנדרטית בתעשייה (TO-236), ומספק טביעת רגל קומפקטית עם יעילות גבוהה במשימות מיתוג דיגיטליות ואנלוגיות.החלק תואם ROHS וזמין באופן נרחב ממפיצים מורשים.

הוא משמש בדרך כלל לממשק בין בקרי ברמת ההיגיון (כגון 3.3 וולט MCU) לבין ציוד היקפי מתח גבוה יותר, כמו גם לנהיגה בעומס נמוך והגנה על קוטביות הפוכה.


תכונות מפתח

סוג טרנזיסטור:
מצב שיפור N-CHANNEL MOSFET

דירוגים מקסימליים:

מתח מקור לניקוז (VDS): 50V

מתח מקור שער (VGS): ± 20 וולט

זרם ניקוז רציף (ID): 220mA @ Ta = 25 ° C

זרם ניקוז פועם (IDM): 800ma

פיזור כוח (PD): 225MW

מאפיינים חשמליים:

RDS (ON): 3.5Ω MAX @ VGS = 2.5V, ID = 100MA

RDS (ON): 2.5Ω MAX @ VGS = 4.5V, ID = 100MA

מתח סף שער (VGS (TH)): 0.5–1.5 וולט

מטען שער כולל (QG): 1.0NC טיפוסי

קיבול קלט (CISS): 50PF טיפוסי

חבילה והתקנה:

חבילה: SOT-23 (הר השטח)

מידות: בערך2.9 מ"מ × 1.3 מ"מ × 1.1 מ"מ

תצורת PIN: 1 - שער, 2 - מקור, 3 - ניקוז

טווח טמפרטורות הפעלה:

-55 מעלות צלזיוס ל +150 מעלות צלזיוס, המאפשר שימוש בסביבות תובעניות

תכונות אחרות:

זמני מיתוג מהירים לבקרה דיגיטלית יעילה

כונן שער לוגיקה תואם לוגיקה של 1.8V/2.5V/3.3V

ללא עופרת ותואמת ROHS

ניתן להשיג בקלטת וסליל להרכבה אוטומטית


יישומים

BSS138LT1G הוא MOSFET בשימוש נרחב עם יישומים ב:

מערכות משובצות: הסטה ברמת ההיגיון, הרחבת GPIO וממשק מיקרו-בקר

אלקטרוניקה צרכנית: מתגי עומס למכשירים המונעים על סוללות, נהיגה ב- LED

בקרות תעשייתיות: בידוד אות, נהגי ממסר והגנה על מעגלים

מערכות תקשורת: מתגי קדמי RF בעלי עוצמה נמוכה ונתיבי בקרה DC


רכש וחלופות

BSS138LT1G זמין ממפיצים מורשים כולל רכיבי Futuretech, Digi-Key, Mouser ו- Arrow.זה תומך בייצור המוני ובצרכי אבות -טיפוס מהירים.

רכיבים אלטרנטיביים עם מפרטים דומים כוללים:

2N7002: N-Channel MOSFET עם דירוג מתח מעט גבוה יותר

IRLML6344: RDS נמוך (ON) MOSFET למיתוג זרם גבוה יותר

BS170: אפשרות דרך חור עבור יישומים דומים

רכיבי Futuretech מספקים מוליכים למחצה מקוריים וניתנים לעקוב כמו BSS138LT1G ושווי המקבילות שלו, עם תמיכה מותאמת ויכולות מקור גלובליות.


מַסְקָנָה

ה- BSS138LT1G הוא MOSFET N-Channel אמין ברמת N-CHANNEL IDALIGHT ליישומי מיתוג קומפקטיים בעלי עוצמה נמוכה.עם מיתוג מהיר, דרישות כונן שער נמוכות ותאימות רחבה, זו בחירה עוברת עבור מעצבים משובצים ומהנדסי חומרה כאחד.

כמפיץ רכיבים אלקטרוניים מקצועיים, רכיבי Futuretech מציע את BSS138LT1G יחד עם הנחיות המקור, תובנות טכניות ואפשרויות משלוח גלובליות - תמיכה בפיתוח המוצר שלך מקונספט לייצור.

📩 צריך BSS138LT1G או MOSFETs דומים?צור קשר עם רכיבי Futuretech לקבלת גיליונות נתונים מפורטים, הפסקות מחירים וייעוץ לעיצוב.


שאלות נפוצות

מה זה BSS138LT1G?

BSS138LT1G הוא MOSFET ברמת היגיון N-channel המשמש ביישומי מתח נמוך, מיתוג זרם נמוך ויישומי הסטה ברמה.זה פופולרי במיוחד בצורה SOT-23 עבור פריסות PCB קומפקטיות.

מה המתח והזרם המרבי עבור BSS138LT1G?

Vds = 50V, ID = 220mA רציף, IDM = 800mA פועם.

באילו רמות היגיון תומכת BSS138LT1G?

הוא תומך בכונני שער ברמת ההיגיון נמוכים כמו 1.8 וולט, אידיאלי עבור בקרי מיקרו מתח נמוך במתח נמוך.

האם BSS138LT1G מתאים למיתוג במהירות גבוהה?

כֵּן.עם טעינה כוללת של שער בסביבות 1NC וקיבול נמוך, היא מתפקדת היטב ביישומי מיתוג במהירות גבוהה.

מהן אלטרנטיבות טובות ל- BSS138LT1G?

נסה 2N7002, IRLML6344, או BS170, תלוי בצרכי המתח, הנוכחי והחבילה שלך.
