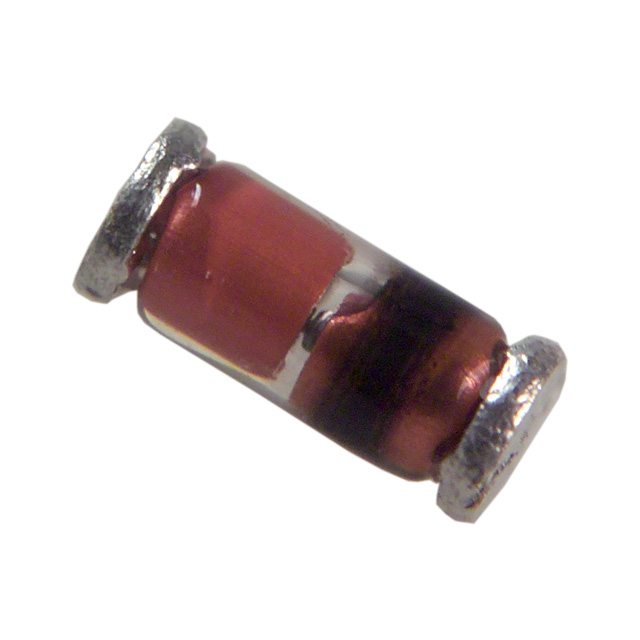

THE LL4148 הוא בשימוש נרחב דיודה מיתוג אות קטן ידוע בזכותו מהירות מיתוג מהירה וכן טיפת מתח נמוך קדימהוהוא משמש בדרך כלל ב יישומי מיתוג במהירות גבוהה, מעגלי הגנה ותיקון למטרה כללית במכשירים אלקטרוניים. Futuretech מספק דיודות LL4148 באיכות גבוהה כדי לעמוד בדרישות של תעשיות שונות, ומבטיחות אמינות ויעילות בתכנון מעגלים אלקטרוניים.
ה- LL4148 פועל על בסיס עקרון צומת P-Nוכאשר א מתח קדימה מיושם, הדיודה מאפשרת לזרם לעבור עם התנגדות מינימלית, המאפשרת העברת אות מהירהוב הטיה הפוכה, זה חוסם את זרימת הזרם, ומספק בידוד והגנה במעגלים.בגלל זה זמן התאוששות מהיר, זה אידיאלי ליישומים הדורשים מיתוג מהירוFuturetech מציע דיודות LL4148 עם בקרת איכות קפדנית כדי להבטיח ביצועים יציבים ביישומים אלה.
● סוג דיודה: דיודה מיתוג אות קטן
● טווח טמפרטורות הפעלה: -65 מעלות צלזיוס עד 175 מעלות צלזיוס
● מִשׁקָל: בערך0.04 גרם
● סוג החבילה: מינימום (LL-34)
● מתח הפוך שיא (VR): 100 וולט
● מתח קדימה (VF): 1V מקסימום ב 10ma
● זמן התאוששות הפוך (TRR): 4 ns (טיפוסי)
● זרם מקסימלי קדימה (אם): 300mA
● פיזור כוח (PD): 500MW
● זרם דליפה (IR): 25NA מקסימום ב 75 וולט
Futuretech מבטיח שכל הדיודות LL4148 בה רשת הפצה פגוש מפרטים אלה, מה שהופך אותם לאידיאליים למגוון יישומים.
ה- LL4148 חולק מאפיינים דומים עם דיודות אות קטנות אחרות, מה שהופך אותו להחלפה ביישומים שונים.חלק מקבילות כוללות:
● 1N4148: מאפיינים חשמליים זהים אך בחבילה של זכוכית DO-35.
● BAV19/BAV20/BAV21: חלופות מתח גבוהות יותר עם מהירויות מיתוג שונות במקצת.
● 1N4448: דיודה המיתוג במהירות עם מפרטים דומים.
● BAV99: אלטרנטיבה לדיודה כפולה בחבילה יחידה לעיצוב מעגלים קומפקטיים.
Futuretech מציע LL4148 ו- Its מקבילות, עזרה למהנדסים לבחור את הרכיבים המתאימים ביותר לפרויקטים שלהם.
מהם היישומים העיקריים של LL4148?
מעגלי מיתוג במהירות גבוהה
בשל זמן ההחלמה המהיר שלו, LL4148 נמצא בשימוש נרחב במעגלים דיגיטליים במהירות גבוהה, שערי לוגיקה ויישומי עיבוד אותות בהם נדרש מיתוג מהיר.Futuretech מספק דיודות LL4148 ליישומים קריטיים אלה.
מעגלי הגנה
LL4148 משמש בדרך כלל במעגלי הידוק, מעגלי סנבבר ויישומי הגנה על מתח יתר כדי לשמור על רכיבים אלקטרוניים רגישים.Futuretech מבטיח את הזמינות של דיודות LL4148 של אמינות גבוהה לשימושים כאלה.
תיקון במעגלי זרם נמוך
זה מתאים לתיקון בעל עוצמה נמוכה, במיוחד במעגלי הדמודולציה של אות ומעוררי המתח.Futuretech מספק דיודות LL4148 לפתרונות יעילים לתיקון בעל עוצמה נמוכה.
מעגלי מתנד וגנרטור דופק
יכולת המיתוג המהיר הופכת אותו לאידיאלי עבור מתנדים, מעגלי תזמון ויישומי עיצוב צורת גל בתקשורת ומעגלי RF.Futuretech מציע דיודות LL4148 העומדות בדרישות מעגל בתדר גבוה.
מה התכונות והיתרונות של LL4148?
● מהירות מיתוג גבוהה -LL4148 יש זמן התאוששות מהיר מאוד הפוך (ערך אופייני 4N), המתאים למעגלי תדר גבוה ויישומי מיתוג במהירות גבוהה.
● צריכת חשמל נמוכה -מתח קדימה נמוך (ערך אופייני 1V @ 10mA) וזרם דליפה הפוך נמוך הופכים אותו ליעיל מאוד באנרגיה במעגל.

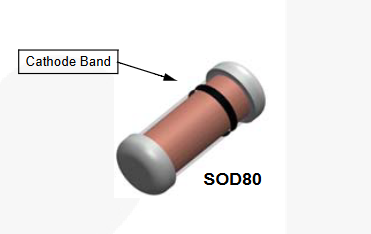

● חבילה קטנה לעיצוב קומפקטי -נעשה שימוש בחבילה של SOD-80 (Minimelf), שהיא קטנה ומתאימה לתכנון לוח מעגלים בצפיפות גבוהה לשיפור ניצול החלל.
● אמינות ועמידות גבוהה - עם סובלנות מתח גבוהה ויציבות טמפרטורה, זה יכול להסתגל לסביבות עבודה קשות.
● טווח טמפרטורות הפעלה רחב -זה יכול לפעול ביציבות בין -65 מעלות צלזיוס ל- +175 מעלות צלזיוס, המתאים למגוון תרחישי יישומים כמו אלקטרוניקה תעשייתית, רכב ואלקטרוניקה צרכנית.
● צדדיות חזקה -LL4148 היא גרסת חבילת SMD של 1N4148, עם תאימות גבוהה, יכולה להחליף דיודות מסורתיות מסוג Lead, ומבצעת היטב בייצור אוטומטי.
Futuretech מבטיח כי דיודות LL4148 שלה מספקות יתרונות אלה, מה שהופך אותם לבחירה מצוינת עבור עיצובים אלקטרוניים מודרניים.
גם LL4148 וגם 1N4148 דומים מבחינה תפקודית, אך ההבדל העיקרי טמון באריזה שלהם:
● LL4148: חבילת Minimelf-Mount (LL-34) של Surface-Mount (LL-34), העדיפה להרכבת PCB אוטומטית.
● 1N4148: חבילת DO-35 דרך חור, המתאימה יותר ליישומי הלחמה מסורתיים.
מַסְקָנָה
ה- LL4148 הוא דיודת איתות קטנה חיונית, בשימוש נרחב ב יישומי מיתוג, הגנה ועיבוד אותות במהירות גבוההושֶׁלָה זמן תגובה מהיר, פיזור כוח נמוך וביצועים אמינים לעשות את זה א בחירה מועדפת באלקטרוניקה מודרניתוFuturetech מספק דיודות LL4148 באיכות גבוהה, להבטיח שלקוחות יקבלו רכיבים אמינים עבור שלהם עיצובים אלקטרונייםו
