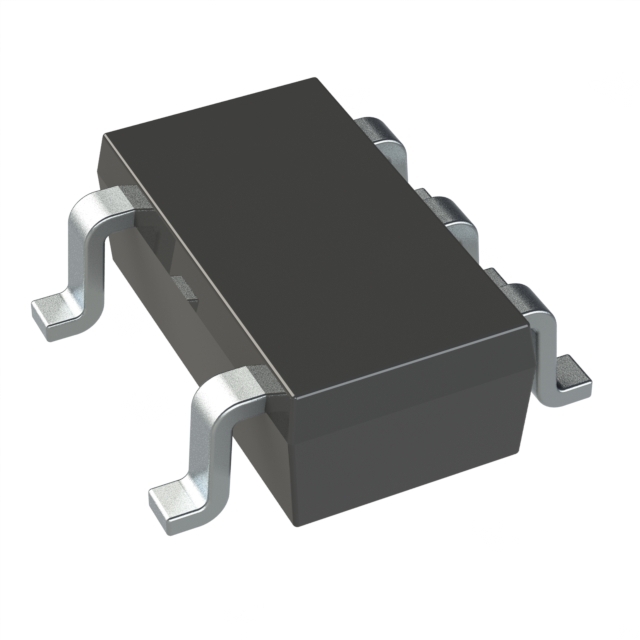

TLV75710PDBVR הוא ווסת מתח לינארי נמוך (LDO) שפותח על ידי טקסס אינסטרומנטס.הוא מציע מתח יציאה קבוע של 1.0 וולט ומסוגל לספק עד 500 מ"ה של זרם רציף.היא שוכנת בחבילת SOT-23-5 קומפקטית, היא מיועדת ליישומים הדורשים ויסות מתח מדויק עם שטח לוח מינימלי, כגון FPGA, DSP וספקי כוח מיקרו-בקר.
כיצד עובד TLV75710PDBVR?
TLV75710PDBVR פועל כווסת ליניארי, ושומר על תפוקת 1.0 וולט יציבה על ידי ירידת מתח עודף מאספקת הקלט.הוא משתמש בטכנולוגיית טרנזיסטור PMOS PASS, ומאפשר מתח נשירה נמוך, ויסות עומס/קו מעולה ותגובה חולפת מהירה.הרגולטור כולל גם כיבוי תרמי והגנה על גבול הנוכחי, מה שהופך אותו לחזק לתנאי עומס שונים.
כמה סיכות יש ל- TLV75710PDBVR ומהן הפונקציות של תצורת ה- PINOUT?
המכשיר מגיע בחבילה של 5 פינים SOT-23, עם תצורת ה- PIN הבאה:
בתוך (מתח קלט): מספק את הרגולטור עם כוח (עד 5.5 וולט מקסימום)
OUT (מתח יציאה): מספק פלט 1.0V מוסדר
GND (קרקע): נתיב החזרה נפוץ
EN (Enable): מאפשר או מבטל את הרגולטור (פעיל גבוה)
NC (ללא חיבור): באופן פנימי לא מחובר
מהם היתרונות והחסרונות של TLV75710PDBVR?
יתרונות:
מתח נשירה נמוך: אידיאלי ליישומי דיפרנציאל קלט לתפוקה נמוך
חבילה קומפקטית: חוסך מקום בפריסות PCB צפופות
דיוק תפוקה גבוה: ± 1% דיוק אופייני מבטיח ביצועים יציבים
הגנה תרמית ושוטפת יתר: אמצעי הגנה על מכשיר וגם למערכת
זרם שקט נמוך: משפר את חיי הסוללה במכשירים ניידים
חסרונות:
מתח יציאה קבוע: לא מתכוונן;מוגבל ליישומי מתח ספציפיים
זרם פלט בינוני: 500 mA עשויים שלא להספיק למערכות עומס גבוה יותר
האם יש מקבילות/אלטרנטיבות ל- TLV75710PDBVR להמלצה?
רגולטורים LDO אלטרנטיביים כוללים:
MIC5365-1.0YC5-TR (מיקרו-צ'יפ)-זרם מתח ויציאה דומה
AP7331-10SAG-7 (דיודות משולב)-נשירה נמוכה וטביעת רגל קטנה
LP5907-1.0 (מכשירי טקסס)-רעש נמוך במיוחד, אידיאלי ליישומי RF
