THE FT4232HL-REEL עַל יְדֵי Ftdi הוא משולב מאוד גשר USB-to-Serial IC מיועד לתביעה יישומי תקשורת נתוניםוכולל ארבעה ערוצי UART או MPSSE עצמאיים, המכשיר תומך USB 2.0 היי-מהירות תקשורת ומתאימה באופן אידיאלי ליישומים ב בקרה תעשייתית, מכשור, מערכות משובצות, ו גישור USB-TO-JTAG/SPI/I²Cו
מאמר זה מציג סקירה מפורטת של ה- FT4232HL-REE מפרטים, תכונות, שימוש במקרים והמלצות המקורוזה נועד להנחות מהנדסים ואנשי מקצוע ברכש בהערכת חלק זה עבור עיצובי המערכת שלהם.
סקירה כללית

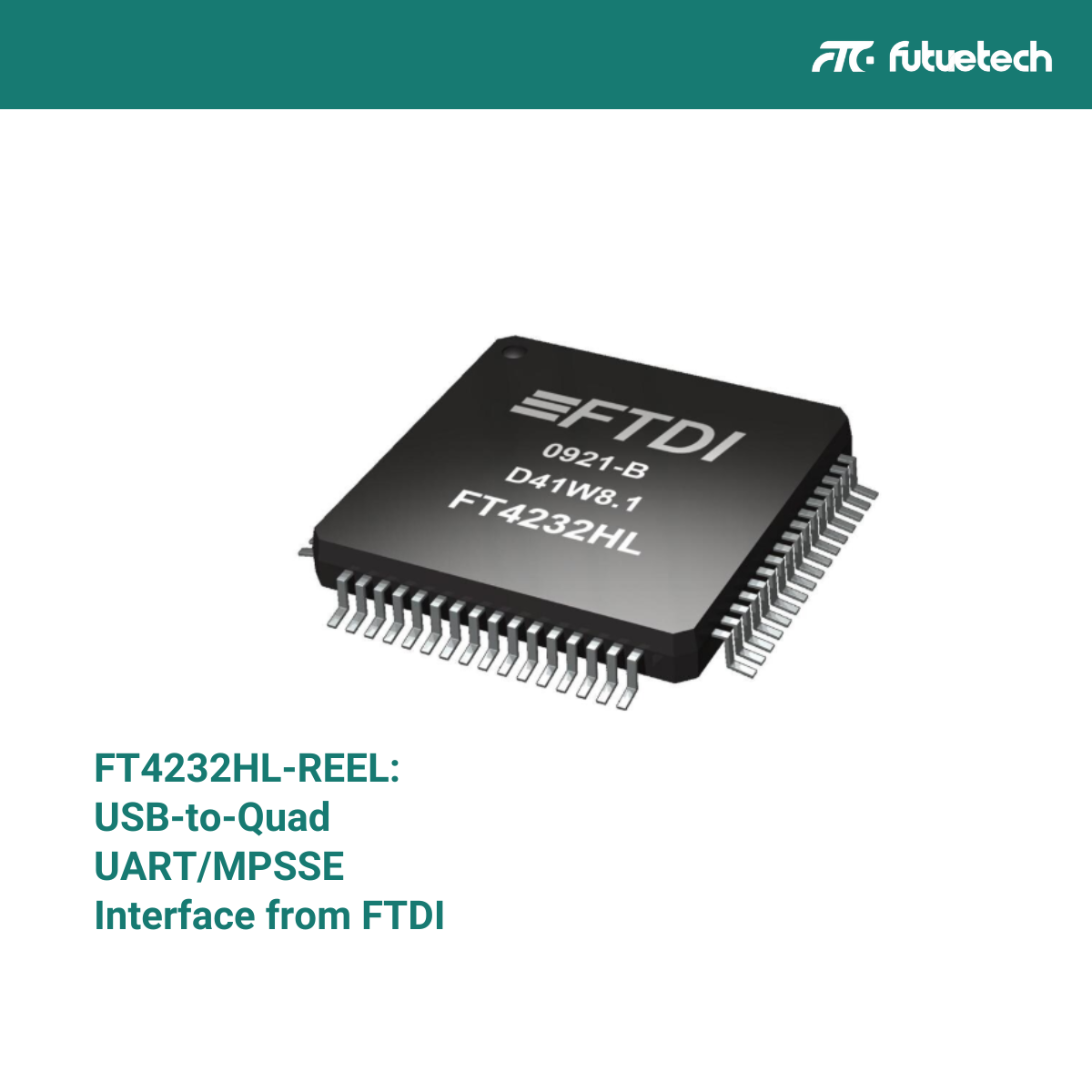

ה- FT4232HL-REEL המיוצר על ידי עתיד מכשירי טכנולוגיה עתידיים (FTDI), הוא ממשק מהיר של USB 2.0 שוכן בחבילת LQFP של 64 פינים.המכשיר מציע ארבעה ערוצים סידוריים הניתנים להגדרה באופן פרטני, שניים מהם יכולים לתפקד כמנועי MPSSE לפרוטוקולים כמו JTAG, I²C או SPI.
ה- IC אידיאלי ליישומי ממשק USB עם תפוקה גבוהה, רב-ערוצי, והוא תואם ROHS, נטול עופרת וזמין באריזת קלטת וסליל לקווי הרכבה אוטומטיים.
תכונות מפתח
סוג ממשק:
ממשק USB 2.0 HI-SPEED לממשק UART/MPSSE 4 ערוצים
מתח הפעלה:
ליבה: 1.8 וולט
קלט/פלט: 1.8 וולט עד 3.3 וולט (סובלני 5 וולט)
שיעור העברת נתונים:
עד 12 מגהביט לשנייה לכל ערוץ UART
שיעורי נתוני USB עד 480 מגהביט לשנייה
תצורת ערוץ:
4 ערוצי UART עצמאיים
ערוץ A ו- B ניתן להגדרה כ- MPSSE (עבור JTAG, SPI, I²C)
ניתן להגדרה עבור פעולת RS232, RS422 או RS485 (משמרות ברמה חיצונית נדרשת)
ממשק EEPROM:
תומך באחסון תצורה על סיפונה באמצעות EEPROM חיצוני
תכונות מובנות:
רגולטור LDO משולב +1.8 וולט
נגדי סיום USB על השבב
משדר USB משולב לחלוטין
איתור מטען סוללות
תאימות USB:
תואם USB 2.0 (תמיכה מהירה ותמיכה במהירות גבוהה)
USB השעיה/גילוי קורות חיים וניהול כוח
תצורות המונעות על אוטובוס או המונעות על עצמן
חבילה והתקנה:
חבילה: 64 פינים LQFP
מידות: בערך10 מ"מ × 10 מ"מ × 1.4 מ"מ
טווח טמפרטורות הפעלה: -40 מעלות צלזיוס ל- +85 מעלות צלזיוס (ציון תעשייתי)
אישורים ותאימות:
תואם ROHS
תואם להגיע
מנהלי התקנים מוסמכים על ידי WHQL המסופקים FTDI עבור Windows, MacOS ו- Linux
יישומים
ה- FT4232HL-REEL מאפשר קישוריות מרובת פרחים במערכות משובצות ותעשייתיות שונות:
שליטה תעשייתית:
אידיאלי לחיבור מכשירים טוריים מרובים ל- PLCs המאפשרים USB ומסופי בקרה.
מערכות משובצות:
משמש בלוחות פיתוח ובקרים משובצים לבניית באגים ותקשורת.
שערי תקשורת:
תומך בהמרה של USB-Serial עבור נתבים, מודמים ומונים חכמים.
מתכנתים וגידולים:
ערוצים A ו- B כ- MPSSE מאפשרים יישום JTAG, SPI ו- I²C למטרות תכנות ובאת ניפוי.
גשרים רב-ערוציים USB:
מספק למפתחים ערוצי UART מרובים לרכישת נתונים מהירה ובקרת מכשירים.
רכש וחלקים שווים
ה- FT4232HL-REEL מצויד באופן נרחב על ידי רכיבי Futuretech, Digi-Key, Mouser ומפיצים מורשים אחרים.זמין באריזות קלטת וסליל, הוא אידיאלי הן לריצות אב-טיפוס והן לייצור בקנה מידה מלא.
דגמים חלופיים:
FT2232HL: גרסת ערוץ כפולה של FT4232HL, שימושית כאשר יש צורך רק בשני ממשקים
CP2108 (מעבדות סיליקון): גשר USB-UART בן 4 ערוצים עם ארכיטקטורת נהגים שונה
TUSB2046B (מכשירי טקסס): בקר רכזת USB;משמש בשילוב עם גשרים טוריים לעיצובים מרובי יציאות
רכיבי Futuretech מציעים חלקי FT4232HL-סליל הניתנים לעקוב ואותנטיים עם תמיכה טכנית וגמישות המקור כדי לעמוד בקווי פיתוח וייצור שלך.
מַסְקָנָה
ה- FT4232HL-REEL הוא פיתרון רב-תכליתי רב-תכליתי לגישור USB-SERIAL, במיוחד בסביבות הדורשות ערוצי תקשורת מרובים.ממשק ה- Hi-Speed של USB 2.0, מנוע MPSSE ורמות מתח קלט/פלט הניתנות להגדרה הופכות אותו לבחירה עליונה עבור מעצבים ומנדסי מערכות משובצים.
רכיבי Futuretech מבטיחים אספקה עקבית ואיכות מהימנה עבור ה- FT4232HL-סליל ושווי המקבילות שלה.עם משלוח מהיר, מקור מקצועי והדרכה טכנית, אנו עוזרים לרעיונות שלך לעבור מאב -טיפוס לייצור.
📩 מחפש FT4232HL-REEL או ICS ממשק USB קשור?צור קשר עם רכיבי Futuretech עבור גיליונות נתונים, אלטרנטיבות ופתרונות רכש המותאמים ליישום שלך.
——-
שאלות נפוצות
מה זה FT4232HL-REEL?
זהו USB-to-serial/MPSSE IC על ידי FTDI המשמש לממשק USB בעיצובים משובצים ותעשייתיים.זה תומך בפרוטוקולי UART, JTAG, SPI ו- I²C.
מה ההבדל בין FT4232HL ל- FT4232HL-REEL?
FT4232HL מתייחס לבסיס IC;"-גליל" מציין שהוא מסופק באריזת קלטת וסליל, המתאים לייצור SMT אוטומטי.
האם אוכל להשתמש בכל ארבעת הערוצים כ- UART?
כֵּן.כל ארבעת הערוצים יכולים לתפקד כ- UARTs.בנוסף, ניתן להגדיר ערוצים A ו- B כ- MPSSE עבור SPI, I²C או JTAG.
אילו נהגים זמינים עבור FT4232HL?
FTDI מספק מנהלי התקנים מוסמכים עבור Windows, Linux ו- MacOS.השבב יכול לפעול גם במצב D2XX לגישה ישירה או למצב VCP (יציאת COM וירטואלית).
מהי אלטרנטיבה טובה ל- FT4232HL?
האלטרנטיבות כוללות FT2232HL (ערוץ כפול), CP2108 (מעבדות סיליקון), או יישום שבבי FT232RL מרובים עבור UART עצמאיים עם ערוץ יחיד.
