THE GCM155C71A105KE38D הוא א קבל קרמיקה רב שכבתי (MLCC) מיוצר על ידי מוראטה, מיועד ל המטרה הכללית וכן יישומי אמינות גבוהה דורש קומפקטי גודל, קיבול יציב וביצועי טמפרטורה גבוההוכחלק מסדרת GCM של מוראטה, רכיב זה כולל איכות רכב ונמצא בשימוש נרחב ב מעגלי ניהול חשמל, סינון, ניתוק ודיכוי רעשו
מאמר זה מספק סקירה טכנית מפורטת של המפרט של GCM155C71A105KE38D, תכונות המפתח, אזורי היישום והצעות המקור, מסייע למהנדסים ואנשי מקצוע בתחום הרכש להעריך את התאמתו במערכות אלקטרוניות מודרניות.
סקירה כללית

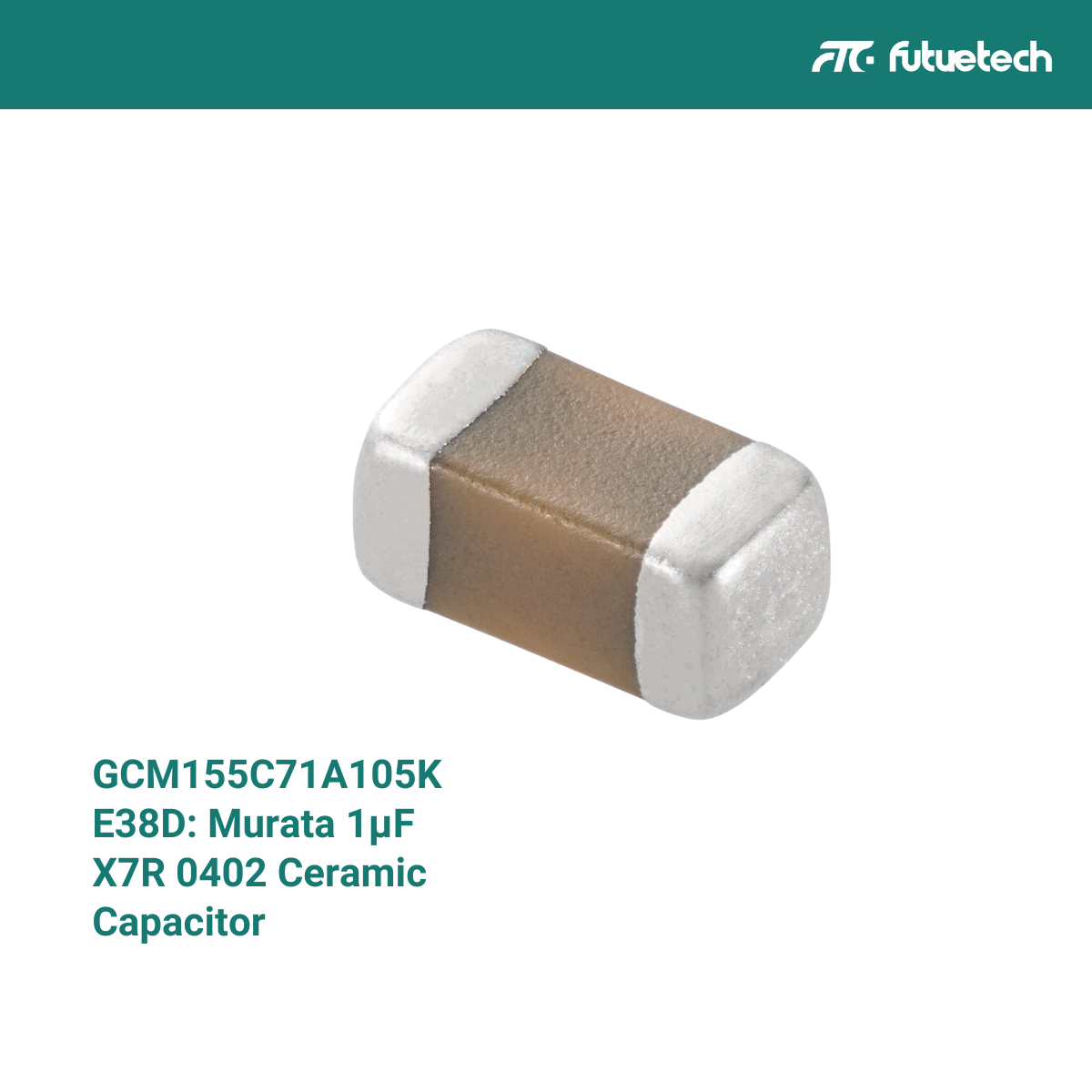

GCM155C71A105KE38D הוא קבל קרמיקה של 1μF ± 10% (K סובלנות) עם דיאלקטרי X7R.הוא שוכן בחבילה של 0402 (1005 מטרי) הרכבה על פני השטח ומתוכנן לעמוד בסטנדרטים של AEC-Q200, מה שהופך אותה לאידיאלית ליישומים רכב ותעשייה.
גורם הצורה הקומפקטי ויציבות הטמפרטורה שלו הופכים אותו למתאים מאוד לשימוש ב- PCBs מאוכלסים בצפיפות, במיוחד כאשר אמינות וסיבולת תרמית הם קריטיים.
מפרט מפתח
קיבול:
1μF (1,000,000 PF)
סוג דיאלקטרי:
X7R (מקדם טמפרטורה: ± 15% מ- -55 מעלות צלזיוס ל- +125 מעלות צלזיוס)
מתח מדורג:
10V DC
סוֹבלָנוּת:
± 10% (k)
חבילה/מקרה:
0402 (1.0 מ"מ x 0.5 מ"מ x 0.5 מ"מ אופייני)
טווח טמפרטורות הפעלה:
-55 מעלות צלזיוס עד +125 מעלות צלזיוס
התנגדות לבידוד:
≥10 GΩ או 500 MΩ · μF (מה שקטן יותר)
גורם פיזור:
≤ 5.0% ב 1 קילו הרץ, 1.0 וולט
סוג הרכבה:
טכנולוגיית Mount Mount (SMT)
תכונות אחרות:
כיתה רכב, AEC-Q200 מוסמכת
קיבול גבוה בחבילה אולטרה-קומפקטית
ROHS ותואם לתואם
ללא הלוגן וללא עופרת
מתאים להלחמת מחדש
יישומים
קבלים קרמיקה GCM155C71A105KE38D הוא רב תכליתי ומועסק בדרך כלל ביישומים הבאים:
אלקטרוניקה לרכב:
משמש במערכות ECUs, ADAS, Infotainment ותאורה כתוצאה מאמינות גבוהה וסיבולת תרמית.
סינון אספקת חשמל:
אידיאלי לניתוק רעש והחלקה של מסילות אספקת חשמל בממירי DC-DC וברגולטורים LDO.
אלקטרוניקה צרכנית:
משולב בסמארטפונים, טאבלטים ולבישים שבהם נדל"ן PCB מוגבל.
בקרות תעשייתיות:
מבטיח פעולה יציבה בסביבות קשות כמו מערכות אוטומציה של מפעל ובקרי מנוע.
מכשירי טלקומוניקציה:
משמש לעקיפת RF, ניתוק ודיכוי EMI בתשתיות רשת.
אפשרויות רכש ואלטרנטיבה
ה- GCM155C71A105KE38D זמין ממפיצים מורשים מובילים כמו רכיבי Futuretech, Digi-Key, Mouser ו- AVNet.עבור לקוחות הדורשים גמישות מקור נוספת או אופטימיזציה של BOM, רכיבי Futuretech מציעים:
זמינות מלאי בזמן אמת
מקור אלטרנטיבי מאומת (MLCCs שווה ערך)
עקיבות אצווה ותעודות תואמות רכב
משלוח גלובלי מהיר ושירותי חילוף מותאמים אישית
מספרי חלק אלטרנטיביים:
TDK C1005X7R1A105K050BC: דירוג דומה עם האמינות המהימנה של TDK
סמסונג CL05A105KA5NNNC: החלפת ירידה במפרט זהה
ייגאו CC0402KRX7R7BB105: אלטרנטיבה ממוקדת ערך ליישומים רגישים לעלות
מַסְקָנָה
Murata GCM155C71A105KE38D מספק ביצועים יוצאי דופן בעיצובים קומפקטיים וצפיפות גבוהה שבהם יציבות תרמית ואמינות הם קריטיים.תאימות רכב הרכב שלה, X7R דיאלקטרי ו- 0402 טביעת רגל הופכים אותה לבחירה של קבלים מהימנים בין תעשיות, החל מרכב לאלקטרוניקה צרכנית.
רכיבי Futuretech מספקים רכיבי MURATA מקוריים כמו GCM155C71A105KE38D עם תאימות מלאה ותמיכה גלובלית.בין אם אתם מעצבים לצורך יציבות המקור, הביצועים או היציבות לטווח הארוך, צוות המומחים שלנו יכול לעזור לכם לייעל את בחירת הרכיבים ולהבטיח אספקה רציפה.
📩 מחפש GCM155C71A105KE38D או MLCCs שווה ערך?צור קשר עם רכיבי Futuretech לצורך אסטרטגיות מקור מותאמות, גיליונות נתונים ותמיכה הנדסית.
——-
שאלות נפוצות
מה זה GCM155C71A105KE38D?
זהו קבץ קרמיקה של 1μF, 10V, ± 10% סובלנות X7R Caramic בחבילת SMD 0402 קומפקטית, המיוצרת על ידי Murata לשימוש כללי ורכב.
מהי טמפרטורת ההפעלה של GCM155C71A105KE38D?
זה פועל בין -55 מעלות צלזיוס ל- +125 מעלות צלזיוס, המתאים לסביבות תעשייתיות ורכב קשות.
האם זה קבלים רכב?
כן, הוא עומד בתקני AEC-Q200, ומזכה אותו לשימוש ברכב בעל אמינות גבוהה.
מהם היתרונות העיקריים של רכיב זה?
קיבול גבוה בגורם הצורה הקטן במיוחד
יציבות x7R על פני טמפרטורות רחבות
AEC-Q200 מוסמך ותואם ROHS
נתמך באופן נרחב על ידי יצרנים ומפיצים גדולים
האם יש אלטרנטיבות תואמות?
כֵּן.קבלים מקבילים כוללים אפשרויות מ- TDK (C1005x7R1A105K050BC), סמסונג (CL05A105KA5NNNC) ו- Yageo (CC0402KRX7R7BB105), והכל מציעים ביצועים דומים בגודל 0402.
