תכונות מפתח:
קוטביות: PNP
מתח פולט-פולט (VCE): –25V
זרם אספן (IC): –1.5 א
פיזור כוח (PD): 1W (חבילת TO-92)
רווח זרם DC (HFE): 85 ~ 300 (תלוי בסוג ובמצב הבדיקה)
מתח רוויה נמוך למיתוג יעיל
תואם Rohs & Reach
רמת רגישות לחות (MSL): לא רגיש לחות (רמה 1 אופיינית ל- TO-92)
יישומים:
מתח פולט-פולט (VCE): –25V
זרם אספן (IC): –1.5 א
פיזור כוח (PD): 1W (חבילת TO-92)
רווח זרם DC (HFE): 85 ~ 300 (תלוי בסוג ובמצב הבדיקה)
מתח רוויה נמוך למיתוג יעיל
תואם Rohs & Reach
רמת רגישות לחות (MSL): לא רגיש לחות (רמה 1 אופיינית ל- TO-92)
יישומים:
הגברת איתות
מעבר LED
שלבי נהג תדר שמע
ממירי DC-DC
S8550 של UTC מאומץ באופן נרחב באלקטרוניקה צרכנית ובציוד תעשייתי בגלל שלו אמינות, זמינות ומאפיינים חשמליים מעוליםו
מעבר LED
שלבי נהג תדר שמע
ממירי DC-DC
S8550 של UTC מאומץ באופן נרחב באלקטרוניקה צרכנית ובציוד תעשייתי בגלל שלו אמינות, זמינות ומאפיינים חשמליים מעוליםו
שאלות נפוצות
מהו S8550 (על ידי UTC)?

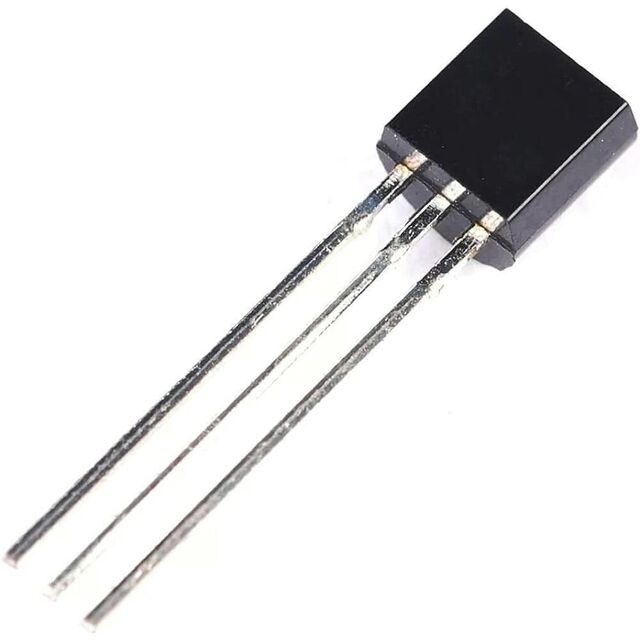

ה- S8550 הוא טרנזיסטור צומת דו -קוטבי של PNP (BJT) המיוצר על ידי Unisenic Technologies Co., Ltd. (UTC).הוא נמצא בשימוש נרחב ליישומי מתח נמוך, מיתוג זרם בינוני והגברה, כגון נוריות LED, הגברת אות שמע ובקרת עומס קטנה.ה- S8550 מגיע בחבילה TO-92 ומציע מאפייני רווח מעולים וביצועים תרמיים אמינים.
איך S8550 עובד?
ה- S8550 פועל כמתג או מגבר מבוקר זרם.כאשר זרם קטן זורם מהבסיס לפולט, זרם גדול בהרבה יכול לזרום מהפולט לאספן.מכיוון שמדובר בטרנזיסטור PNP, הוא נדלק כאשר הבסיס נמוך מהפולט, מה שהופך אותו למתאים למעגלים שבהם יש צורך בבקרת היגיון שלילית.
כמה סיכות יש ל- S8550 ומה הפונקציות?
ל- S8550 שלושה סיכות בחבילת TO-92:
פול (סיכה 1) - פלט זרם
בסיס (סיכה 2) - מסוף בקרה
אספן (סיכה 3) - קלט נוכחי
תצורת סיכה זו חיונית להתקנה ותפעול נכונים במעגל שלך.
מהם היתרונות והחסרונות של S8550 מ- UTC?
יתרונות:
רווח זרם DC גבוה (HFE): בדרך כלל 85 ~ 300, מתאים להגברה
מתח רוויה של אספן-פולט נמוך: יעיל במיתוג מעגלים
קומפקטי ותואם נרחב חבילת TO-92
Rohs & Reach תואם
חסכוני לייצור המוני
אמין עבור אלקטרוניקה לשימוש כללי ושימוש תעשייתי
חסרונות:
מוגבלת ל -25 וולט מתח פולט-פולט-לא מתאים לעיצובים עם מתח גבוה
לא אידיאלי למיתוג בתדר גבוה
האם יש מקבילות/אלטרנטיבות ל- S8550?
כן, ישנם כמה מקבילות וטרנזיסטורים PNP דומים:
2N5401 - דירוג מתח גבוה יותר
BC557 - זרם נמוך יותר, נפוץ יותר ביישומי אות
MMBT5401 - גרסת SMD עם מפרט דומה
אלטרנטיבות אלה עשויות להשתנות בדירוגי רווח, סוג חבילה או מתח/זרם, ולכן חיוני לאמת את צרכי היישום שלך.
האם S8550 על ידי UTC ROHS/TRAECH תואם?מהם פרטי המסחר שלה?
פול (סיכה 1) - פלט זרם
בסיס (סיכה 2) - מסוף בקרה
אספן (סיכה 3) - קלט נוכחי
תצורת סיכה זו חיונית להתקנה ותפעול נכונים במעגל שלך.
מהם היתרונות והחסרונות של S8550 מ- UTC?
יתרונות:
רווח זרם DC גבוה (HFE): בדרך כלל 85 ~ 300, מתאים להגברה
מתח רוויה של אספן-פולט נמוך: יעיל במיתוג מעגלים
קומפקטי ותואם נרחב חבילת TO-92
Rohs & Reach תואם
חסכוני לייצור המוני
אמין עבור אלקטרוניקה לשימוש כללי ושימוש תעשייתי
חסרונות:
מוגבלת ל -25 וולט מתח פולט-פולט-לא מתאים לעיצובים עם מתח גבוה
לא אידיאלי למיתוג בתדר גבוה
האם יש מקבילות/אלטרנטיבות ל- S8550?
כן, ישנם כמה מקבילות וטרנזיסטורים PNP דומים:
2N5401 - דירוג מתח גבוה יותר
BC557 - זרם נמוך יותר, נפוץ יותר ביישומי אות
MMBT5401 - גרסת SMD עם מפרט דומה
אלטרנטיבות אלה עשויות להשתנות בדירוגי רווח, סוג חבילה או מתח/זרם, ולכן חיוני לאמת את צרכי היישום שלך.
האם S8550 על ידי UTC ROHS/TRAECH תואם?מהם פרטי המסחר שלה?
כן, UTC S8550 עומד ב:
ROHS -ללא עופרת ובטוחה לסביבה
לְהַגִיעַ - אף SVHCS לא זוהו
ECCN: EAR99 - לא מוגבל לייצוא גלובלי
קוד HTSUS: 8541.21.0095 - החל על טרנזיסטורים דו קוטביים אחרים
MSL (רמת רגישות לחות): רמה 1 (לא רגיש לחות, מתאים לאחסון רגיל)
ROHS -ללא עופרת ובטוחה לסביבה
לְהַגִיעַ - אף SVHCS לא זוהו
ECCN: EAR99 - לא מוגבל לייצוא גלובלי
קוד HTSUS: 8541.21.0095 - החל על טרנזיסטורים דו קוטביים אחרים
MSL (רמת רגישות לחות): רמה 1 (לא רגיש לחות, מתאים לאחסון רגיל)
